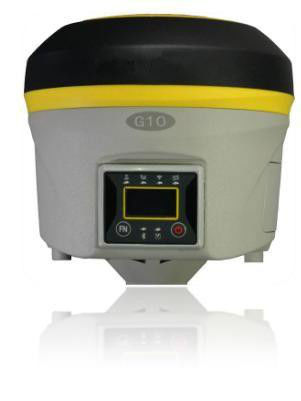

ट्रिम्बल बोर्ड IP67 220 चैनल G10 GNSS RTK

G10 220 चैनल GNSS रिसीवर ट्रिमबल बोर्ड BD970 के साथ

विनिर्देश

RECEIVER

• चैनल: 220 जीएनएसएस



• उपग्रहों को ट्रैक किया गया



  GPS: एक साथ L1C / A, L2C, L2E, L5



  ग्लोनास: एक साथ Ll C / A, LIP, L2 C / A, L2P, L3



  SBAS: एक साथ LI C / A, L5



  गैलीलियो सिमलियस एल, ई 5 ए, ई 5 बी (आरक्षित)



  कम्पास: Bl (QPSK), Bl- MBOC (6,1, 1/11), BI-2 (QPSK), B2 (QPSK), B2-BOC (10,5), B3 (QPSK), B3BOC (15) 2,5), L5 (QPSK)



  QZSS: Ll C / A, Ll SAIF, L2C, L5

• स्थिति दर: 50 हर्ट्ज तक



• सिग्नल रिएक्शन: <1 सेकंड



• आरटीके सिग्नल इनिशियलाइज़ेशन: आमतौर पर <10 s



• हॉट स्टार्ट: आमतौर पर <15 s



• नवीकरण की विश्वसनीयता:> 99.9%



• आंतरिक मेमोरी: हर 1 सेकंड में रिकॉर्डिंग नमूना के साथ 4 जीबी (कच्चे स्टैटिक डेटा स्टोरेज के 45 दिनों से अधिक)



• माइक्रो एसडी कार्ड: 4 जीबी आंतरिक मेमोरी (32 जीबी वैकल्पिक) के साथ विस्तार स्लॉट



  पोजिशनिंग



• उच्च सटीक स्थैतिक सर्वेक्षण (लोन समय अवलोकन) क्षैतिज: 2.5 मिमी + 0.1 पीपीएम आरएमएस



  कार्यक्षेत्र: 3.5 मिमी + 0.4 पीपीएम आरएमएस

• तेजी से स्थिर



  क्षैतिज: 3 मिमी + 0.5 पीपीएम आरएमएस



  कार्यक्षेत्र: 5 मिमी + 0.5 पीपीएम आरएमएस



• CODE अलग-अलग स्थिति क्षैतिज: 0.25 मिमी + 1 पीपीएम आरएमएस



  कार्यक्षेत्र: 0.45 मिमी + 1 पीपीएम आरएमएस



• SBARS स्थिति (विशिष्ट) क्षैतिज: 0.5 मीटर RMS R



  कार्यक्षेत्र: 0.8 RMS²



• वास्तविक समय किनेमेटिक (<30 किमी) -वर्थव सर्वेक्षण निश्चित आरटीके क्षैतिज: 8 मिमी + 0.8 पीपीएम आरएमएस



  फिक्स्ड आरटीके वर्टिकल: 15 मिमी + 1 पीपीएम आरएमएस

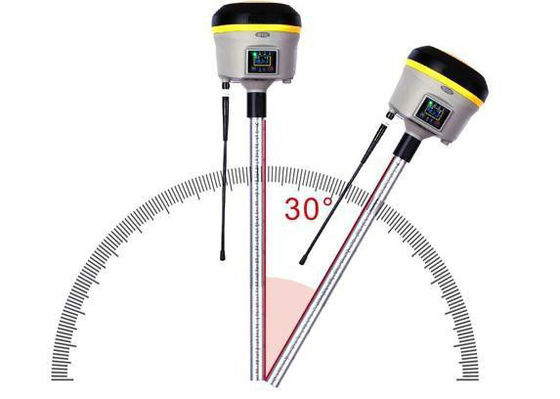

• झुका हुआ स्थिति (2m POLE) 10 ° झुकाव 20 मिमी RMS



  20 ° झुकाव 30 मिमी RMS 30 ° झुकाव 50 मिमी RMS



  संचार

• कनेक्टर्स I / O



• 7-पिन लेमो और 5-पिन लेमो इंटरफेसेस।पीसी कनेक्शन के लिए यूएसबी इंटरफेस के साथ बहुक्रिया केबल।



• ब्लूटूथ डिवाइस: 2.4 गीगाहर्ट्ज़ क्लास इल



• वाई-फाई: IEEE 802.11 b / g / n



• वेब यूआई: सॉफ्टवेयर को अपग्रेड करने के लिए, स्मार्ट फोन, टैबलेट या अन्य इंटरनेट सक्षम के माध्यम से स्थिति और सेटिंग्स, डेटा डाउनलोड आदि का प्रबंधन करें



  इलेक्ट्रॉनिक उपकरण



• नेविगेशन आउटपुट: ASCII (NMEA-0183) GSV, AVR, RMC, HDT, VGK, VHD, ROT, GGK, GSA, ZDA, VTG, GST, PJT, PJK, PJK, BPQ, संदर्भ



  आउटपुट: CMR, CMR +, sCMRx, RTCM2.1, RTCM2.3 RTCM3.O, RTCM3.1, GRS, GBS।



  समन्वित GNSS एंटेना



• उच्च सटीकता चार नक्षत्र माइक्रो-स्ट्रिप एंटीना, आंतरिक मल्टीप्राट सप्रेसिव बोर्ड के साथ शून्य-चरण केंद्र।



  आंतरिक रेडियो

• फ्रीक्वेंसी रेंज: 410-470MHz



• चैनल रिक्ति: 12.5KHz / 25 KHz



• आरएक्स / टीएक्स पावर: 2 डब्ल्यू



• अधिकतम सीमा: शहरी परिवेश में 3-4 किलोमीटर, अधिकतम 10 किलोमीटर तक।



• प्रोटोकॉल: पारदर्शी EOT / EOC / FST, SATEL।दक्षिण, TRIMTALX 11 / 11e, TRIMMARK 3, TRIMTALK 450S



  वायरलेस मॉड्यूल

• बैंड: जीएसएम / जीपीआरएस / एज: 850/900/1800/1900 मेगाहर्ट्ज



  WCDMA / HSDPA: 850/1900/2100 MHz

• आउटपुट पावर: GSM850, EGSM900: 33 dBm (2W)



  GSM1800, PCS1900: 30 dBm (1W), WCDMA: 24 dBm



  बिजली की आपूर्ति



• बैटरी: रिचार्जेबल और बदली 11.1 V -3400 -37.74Wh बुद्धिमान लिथियम बैटरी

• वोल्टेज: 9 से 22 वी डीसी बाहरी बिजली इनपुट



• स्टेटिक (जीपीएस + ग्लोनास) में काम करने का समय: 12 घंटे



• जीएसएम आरटीके (जीपीएस + ग्लोनास) में काम करने का समय: 6.5 घंटे



• चार्ज टाइम (2batteries): आमतौर पर 4hours



• बिजली की खपत: <6w



  भौतिक विशिष्टता

• आकार: cm14 सेमी × 14.4 सेमी एच



• ऑपरेटिंग तापमान: -40 ℃ से 65 ℃ (-22 14 से 149 ℃)



• भंडारण तापमान: -40 ℃ से 85 ℃ (-40 18185 ℃)



• UHF UHF रेडियो के साथ ऑपरेटिंग तापमान: -30 ℃ से 50 ℃

• वाटरप्रूफ / डस्टप्रूफ: IP67



  ^रों शॉक प्रतिरोध: पर 2 मीटर पोल ड्रॉप करने के लिए सहन करने के लिए डिज़ाइन किया गया



  कोई नुकसान के साथ ठोस मंजिल।पर एक 1 मीटर मुक्त ड्रॉप सहन करने के लिए डिज़ाइन किया गया



  कोई नुकसान के साथ दृढ़ लकड़ी का फर्श



  ^रों कंपन: कंपन प्रतिरोध
